Principali caratteristiche tecniche
| |
SDS8102 |
| Schermo |
Display 8.0" LCD Colore TFT,
Risoluzione 800x600, 65535 colori |
| Larghezza di banda |
100 MHz |
| Canali |
2 + Trigger esterno |
| Modo di acquisizione |
Sample, Peak Detection, Average |
| Campionamento real-time |
2GS/s |
| Interpolazione |
(sinx) / x |
| Profondità di memoria |
10M punti per ogni canale |
| Trigger esterno |
Sì |
| Tipo di Trigger |
Auto, Normal, Single, Edge, Video,
Alternate, Pulse , Slope |
| Accoppiamento Trigger |
AC, DC, HF, LF |
| Pre / Post Trigger |
Sì |
| Auto calibrazione |
Sì |
| Funzione Zoom |
Sì |
| Funzione Pass/Fail |
Sì |
| Funzionamento anche a batteria |
Sì con 4 ore di autonomia |
| Funzione Autoset e Autoscale |
Sì |
| Save/Recall Segnali |
Salvataggio di 15 forme d'onda e
richiamo per comparazione segnali |
| Deflessione Verticale |
da 2 mV a 10 V/div |
| Precisione |
± 3% |
| Risoluzione verticale |
8 bit |
| Max Tensione Ingresso |
400 V (DC+ACpp) |
| Accoppiamento d'ingresso |
AC, DC, GND |
| Impedenza d'ingresso |
1 MOhm con 15pF |
| Rise Time |
3.5 ns |
| Deflessione Orizzontale |
2 ns to 100 s/div |
| Precisione Base Tempi |
100ppm |
| Misure con i cursori |
delta V, delta T |
| Misure automatiche (20) |
Vpp, Vmax, Vmin, Vtop, Vbase,
Vamp, Vrms, Vavg, Vover, Vpre,
Freq, Period, Rise, Fall, +Width, -Width, +Duty, -Duty, DelayA, DelayB |
| Funzioni matematiche |
+ / - / x / : / FFT |
| Dimensioni |
340 x 155 x 70 (mm) |
| Peso |
1,8 Kg senza batteria |
| Alimentazione |
100/240V ±10%, 50÷60Hz CAT II |
| Interfacce |
USB/LAN con software acquisizione,
USB Stick per screenshot |
Accessori
|

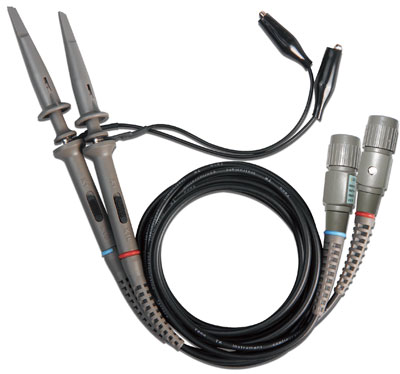

Sonde per oscilloscopio |

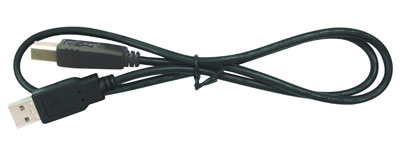

Cavo USB |
Software |

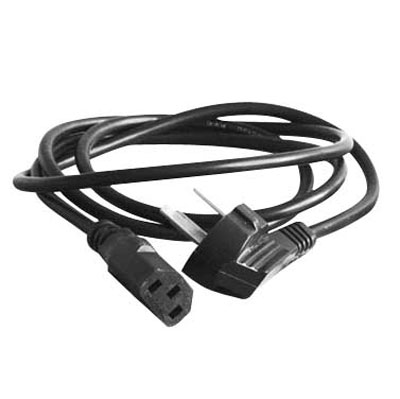

Cavo alimentazione
|
Borsa trasporto
opzionale |
Batteria ricaricabile Li-ion opzionale
|
© Elpav Instruments |
OSCILLOSCOPIO DIGITALE
